Centamax blijft u verbazen

Een van de grote voordelen van de robuuste CENTAMAX elastische koppeling is de grote diversiteit aan uitvoeringen waarin deze koppeling beschikbaar is. Het is dus wel belangrijk de juiste parameters op te geven.

Vb CENTAMAX 240 of 5000 of 6000 of 10.000. Dit staat in het groot gemarkeerd op de koppeling. Onderstaande foto toont een bouwgrootte 240.

Opgepast: De patentnummers die soms op de CENTAMAX-koppeling staan, zijn niet bruikbaar voor identificatie van het type.

We hebben naast de CENTAMAX S ook nog andere uitvoeringen zoals de CENTAMAX HTC (met ventilatie-kanalen), CENTAMAX B (met pennen) of CENTAMAX G (met een speciale flens).

De CENTAMAX kan geleverd worden in diverse hardheden zoals 50, 60, 70 of 75 shore A. Dit heeft een invloed op de elasticiteit en stijfheid van de koppeling en is dus zeer belangrijk voor de goede werking van de volledige installatie. (Zie bijvoorbeeld 60 in een cirkel, zoals op de onderstaande foto)

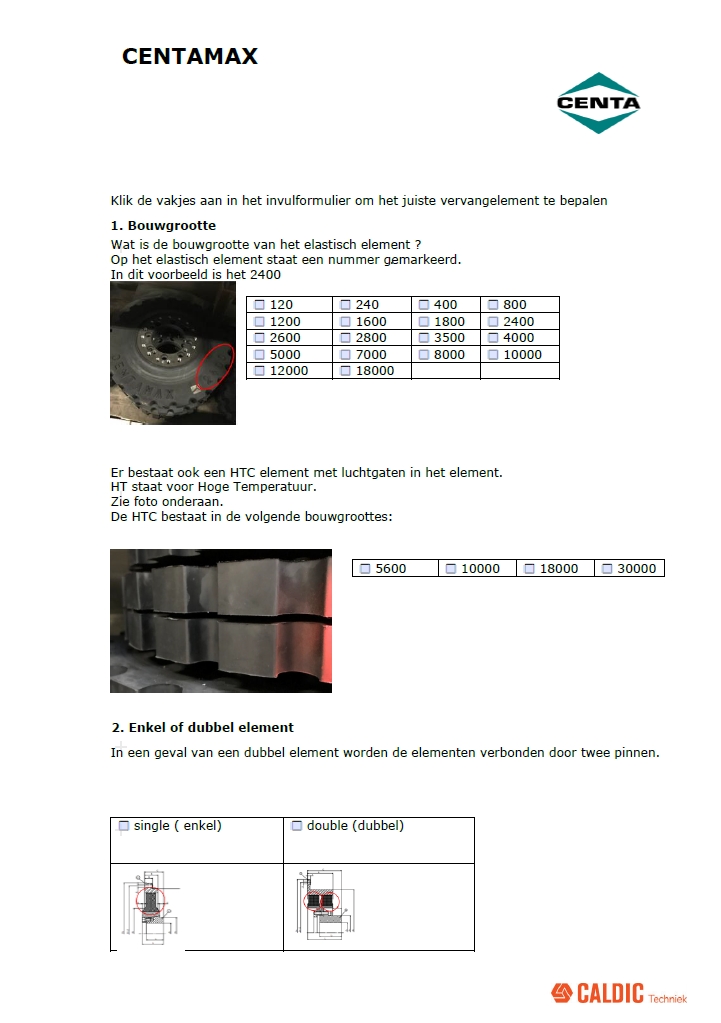

Eventueel werd er ook gewerkt met een kleurencode op de tanden. (Zie checklist voor de kleurcodes)

Indien u geen markering ziet op het elastisch element, dan kunnen we ook de hardheid meten met een hardheidsmeter. Dat kan op een sample, maar ook ter plaatse op uw installatie.

De CENTAMAX bestaat in NR (natuurrubber/ zwart), SILICONE (geelachtig transparente kleur) en nieuw ook CENTALAN. CENTALAN HT is een nieuwe ontwikkeling van een synthetische elastomeer, die de duurdere SILICONE -elementen kan vervangen in een groot aantal toepassingen. Dit nieuwe rubber-mengsel is daarenboven speciaal ontwikkeld om dezelfde dynamische eigenschappen te hebben als natuur-rubber. CENTALAN HT presteert mechanisch ook beter dan het SILICONE-alternatief.

CENTALAN HT is dus bruikbaar voor toepassingen waar kritische hoge temperaturen kunnen voorkomen en naast de goede weerstand tegen hoge temperaturen, levert deze nieuwe ontwikkeling ook een verhoogde bestendigheid tegen UV-straling, ozon, zuurstof en ook chemicaliën, stoom en heet water. Doordat CENTALAN HT minder snel verouderd, is een langere levensduur mogelijk. De mengeling heeft een goede resistentie tegen olie en brandstof (dus vergelijkbaar met die van natuur-rubber). CENTALAN HT kan gebruikt worden voor temperaturen tussen – 25 °C en + 100 °C (korttijdig zelfs tot+ 120 °C). Typische toepassingen zijn warmtekracht-centrales en quasi continu draaiende afgesloten aandrijvingen waar er zich hogere temperaturen kunnen opbouwen.

Voor elastische koppelingen die gemonteerd worden tussen een dieselmotor en een alternator is het van belang dat het koppelingselement gedemonteerd kan worden zonder dat de generator gedemonteerd moet worden. Een E-montage spaart in dat geval veel kosten. Op onderstaande schets zie je hoe je een E-element heel gemakkelijk kunt demonteren en vervangen.

Indien de bevestigingsgaten glad geboord zijn, zonder schroefdraad, dan is het een standaard element. Opgepast : er zijn ook enkele gaten met schroefdraad (om de demontage van het element mogelijk te maken).

Indien alle gaten voorzien zijn van schroefdraad, zoals op de onderstaande foto, dan is het een E-uitvoering dus een demonteerbaar element.

Daar kunnen we zeker mee aan de slag. Er bestaan namelijk veel combinatie-mogelijkheden met CENTAMAX. Een Centa-tekeningnummer verstrekt belangrijke informatie van de flens, het type van elastisch element en de uitvoering van de naaf ( breedte, type spline, aantal tanden, etc ).

Zie op onderstaande verschillende montage-mogelijkheden.  Dit vertaalt zich in een code SCA, SCE, SCB, SCD etc. Zie de manual hiervoor.
